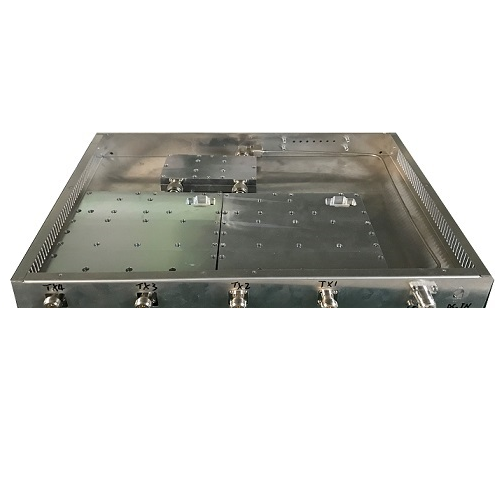

合路器主要用作将多信号合路到一套分布系统。合路器采用同频合路器的3dB电桥，它能够沿传输线路某一确定方向上对传输功率连续取样，能将一个输入信号分为两个互为等幅且具有90°相位差的信号。提高输出信号的利用率，广泛应用室内覆盖系统中对基站信号的合路。本公司自主研发的这款合路器，承受功率150W，可以稳定的用在大的集群系统中，一致性好，设备内部更加美观，省去复杂的排线问题
相关产品推荐
MORE+

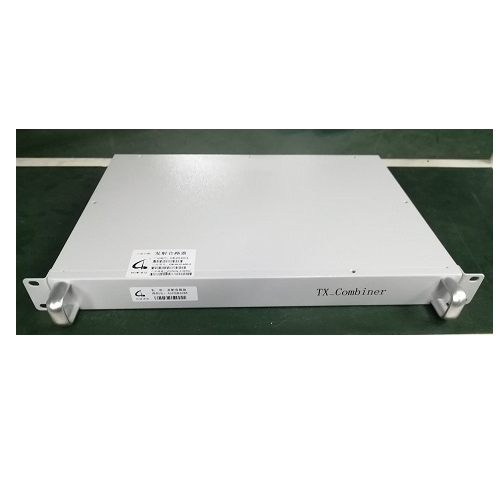

畅博1U发射合路器 技术规格：
| yle="width:180px;height:8px;"> 项目 | yle="width:246px;height:8px;"> 常温下（﹢15℃~+35℃） | yle="width:227px;height:8px;"> 极限温度下（-30℃~+60℃） | ||
| yle="width:180px;height:12px;"> 型号 | yle="width:473px;height:12px;"> CB-HLQ-350/CB-HLQ-400/CB-HLQ-450 | |||
| yle="width:180px;height:13px;"> 工作频率 | yle="width:473px;height:13px;"> 350-380MHz /400-430MHz /440-470MHz | |||
| yle="width:180px;"> 通道间距 | yle="width:473px;"> Min 100KHz(TEST) | |||
| yle="width:85px;"> 插入损耗 | yle="width:94px;"> 2合路 | yle="width:246px;"> ≤4.1dB | yle="width:227px;"> ≤5.2dB | |
| yle="width:94px;height:10px;"> 3合路 | yle="width:246px;height:10px;"> ≤6.1dB | yle="width:227px;height:10px;"> ≤6.8dB | ||
| yle="width:94px;height:10px;"> 4合路 | yle="width:246px;height:10px;"> ≤7.3dB | yle="width:227px;height:10px;"> ≤8.4dB | ||
| yle="width:85px;"> 驻波比 | yle="width:94px;"> 输入 | yle="width:246px;"> ≤1.2dB | yle="width:227px;"> ≤1.5dB | |
| yle="width:94px;"> 输出 | yle="width:246px;"> ≤1.4dB | yle="width:227px;"> ≤1.5dB | ||
| yle="width:180px;"> 工作带宽 | yle="width:473px;"> 30MHz | |||
| yle="width:180px;"> 端口误差 | yle="width:473px;"> ≤0.6dB | |||
| yle="width:180px;"> Tx to Rx隔离度 | yle="width:473px;"> ≥70dBm | |||
| yle="width:180px;"> Ant to Tx隔离度 | yle="width:473px;"> ≥50dBm | |||
| yle="width:180px;"> 反向隔离度 | yle="width:473px;"> ≥45dBm | |||
| yle="width:180px;"> OIP3 | yle="width:473px;"> ≥85dBm | |||
| yle="width:180px;"> 平均功率 | yle="width:473px;"> ≤200W per Channel | |||
| yle="width:180px;"> 工作温度 | yle="width:243px;"> ﹢15℃~+35℃ | yle="width:229px;"> -30℃ to +60℃ | ||
| yle="width:180px;"> 储存温度 | yle="width:473px;"> -40℃ to +85℃ | |||
| yle="width:180px;"> 工作湿度 | yle="width:473px;"> ≤95% RH | |||
| yle="width:180px;"> 阻抗 | yle="width:473px;"> 50Ω | |||
| yle="width:180px;"> 接口 | yle="width:473px;"> N-connector（female） | |||
| yle="width:180px;"> 尺寸 | yle="width:473px;"> 428×45×294mm（1U） | |||
yle="clear:both;">

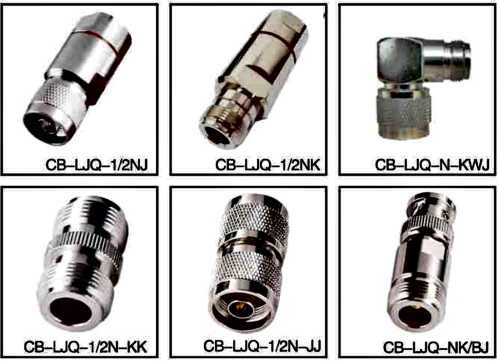

yle="width: 498px; height: 361px;" />yle="font-size:16px;">yle="color: black;">同轴电缆连接器：yle="font-size:12px;">用于线缆与不同器件设备之间的连接， 免焊接安装，损耗低，
是通信系统中应用最为广泛的安装连接方式。

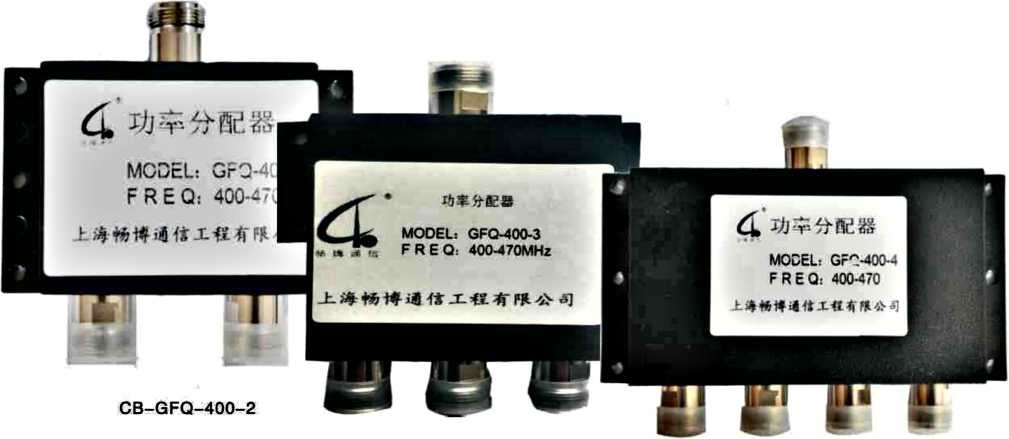

yle="width: 1009px; height: 439px;" />yle="font-size:20px;">功率分配器：
yle="font-size:14px;">功率分配器用于系统中线缆的分支，其 多个输出端口信号的等比分配，安装于 弱电桥架内。
我司设有专业的售后检修部，您有畅博1U发射合路器的售后问题可加QQ:460611498或拨打13501275799沟通。
